截至10月30日，进气投产必备条件已全部完成，达到投产进气的条件。自工程开展以来所有奋斗在一线的工作人员坚守岗位，没有丝毫懈怠。施工过程中遇到的种种困难都在大家的努力之下一一解决。在大干时期，每一天都是起早贪黑，加班加点。无论酷暑还是泥泞，都不曾停下前进的脚步。工艺、土建、电气仪表等工作都在同时进行，紧张而不失秩序；本着安全警戒线绝对不能跨越，质量让业主绝对放心的原则，追求进度的同时将安全质量做到极致，踏踏实实做好每项工作。每个人都担起自己的应有责任，不推卸，不敷衍！
二、标书要求
第三部分、一体化通信电源专用技术要求
1、 系统交流供电方式
采用2路（AC380V /50Hz）交流电供电，两台压缩机组分别各对应一台UPS电源柜，每台UPS电源柜分别对应一路交流电进线，交流供电由业主负责引至UPS电源机柜附近。
2、 蓄电池
设蓄电池作为后备电源，蓄电池组由业主负责提供，接在整流后DC24V直流母线段，规格和容量为2×2000Ah(单节DC2V,500Ah,12节串联后为1组，4组并联后输出到对应通信电源柜)。正常情况下，市电作为工作电源，同时对蓄电池进行浮充；市电故障时，由蓄电池为负荷供电。
3、整流模块
采用高频开关技术，高频开关整流器采用N+1冗余配置。模块选用100A的整流模块6个，整流模块安装机架除满足本期配置要求外，还应具备后期扩容整流模块的能力，机柜按能够安装8块整流模块的位置
4、各站设备功耗及外电等级
表4.1-1各站设备功耗及外电等级
|
序号
|
站名
|
外电供电等级
|
高频开关电源（直流配电）
|
|
负载电压等级(V)
|
负载总功耗（kW）
|
蓄电池 (Ah)
|
|
1
|
靖边分输压气站
|
AC380V
|
DC24V
|
100A的整流模块6个
|
2000
|
5 高频开关电源整流模块数量计算公式
N≥（IF+IC）/IN
式中：
N——主用整流模块的数量（取整数）；
IF——额定负荷电流；
IC——蓄电池充电电流，不小于蓄电池组的10小时率电流；
IN——通信电源整流模块的额定输出。
第四部分 数据表
|
编号
|
站名:靖边分输压气站
|
设备容量及要求
|
|
1.0
|
开关电源设备数量及容量
|
|
1.1
|
100A的通信电源整流模块6个
|
|
|
1.2
|
|
|
|
2.0
|
蓄电池数量及容量
|
|
2.1
|
2套
|
2000Ah(单节DC2V,500Ah,12节串联后为1组，4组并联后输出到对应电源柜)
|
|
2.2
|
利用原有设备，不在供货范围
|
|
|
3.0
|
机柜数量
|
|
3.1
|
2台
|
|
|
3.2
|
|
|
|
4.0
|
负载输出端子数量及要求
|
|
4.1
|
见下文
|
|
|
4.2
|
|
|
|
5.0
|
监控系统要求
|
|
5.1
|
见下文
|
|
|
5.2
|
|
|
|
6.0
|
其他配套材料及电缆
|
|
6.1
|
见下文
|
|
|
6.2
|
|
|
|
|
|
|
|
1、 整体设置描述：
采用2路交流电供电，两台压缩机组分别各对应一台UPS电源柜，每台UPS电源柜分别对应一路交流电进线，交流供电由业主负责引至UPS电源机柜附近。设蓄电池作为后备电源，蓄电池组由业主负责提供，接在整流后DC24V直流母线段。正常情况下，市电作为工作电源，同时对蓄电池进行浮充；市电故障时，由蓄电池为负荷供电。
交流电源输入后，经过整流模块分为两路，一路接至DC24V直流输出（直流输出开关为200A），另一路经过逆变模块到AC220V交流输出。直流输出两台机柜分别单独输出，交流输出两台机柜并联后统一输出。
以上所涉及到的设备进出线电缆，蓄电池组及到蓄电池之间线缆，由业主负责提供和引至UPS电源机柜附近；可利用已有蓄电池组(蓄电池组在近期已进行过更换)和线缆。
供货商应提供相关的系统配置图。
2、 整流模块
采用高频开关技术，高频开关整流器采用N+1冗余配置。模块选用100A的整流模块6个，整流模块安装机架除满足本期配置要求外，还应具备后期扩容整流模块的能力，机柜按能够安装8块整流模块的位置
3、 逆变模块
按1×5kVA或2×2.5kVA并联输出设置；逆变模块输入为整流后DC24V直流母线，输出为AC220交流输出，进出线都应有开关保护。
4、电源监控系统
本工程UPS电源设备具有本地显示和监控功能，提供两付无源触点并引线到柜端子排，分别为“一般故障报警”、“重要故障报警”，可通过控制电缆上传报警信息到所对应压缩机仪控柜；同时预留RS485接口可上传至控制系统，采用MODBUS协议。控制电缆由业主负责提供并接线，可利用原有电缆和仪控柜输入单元。
5、蓄电池管理功能
系统应具有能接入2组蓄电池的装置。
系统应具有对蓄电池进行均充充电及浮充充电状态进行手动或自动转换的功能。
系统应能根据蓄电池环境温度，对系统的输出电压进行温度补偿。
在蓄电池放电及均充时，系统应具备对蓄电池容量进行估算的功能。
系统应具备蓄电池单体电压管理功能。
系统应具有蓄电池单体内阻测量功能。
6、其它：柜内应设置防凝露装置（电加热器），输入AC220V，交流供电由业主负责引至UPS电源机柜附近，该电缆可利用原有供电回路和电缆。
|
结
构
条
件
|
结构形式
|
■固定式 / □抽屉式
|
|
防护等级
|
IP3X
|
|
进线形式
|
□裸母线/□封闭母线槽/■电缆 □屏顶/■屏底
|
|
出线形式
|
□屏顶 /■屏底
|
|
涂料及颜色
|
■制造厂标准 /□防化学腐蚀 颜色：RAL 7035
|
|

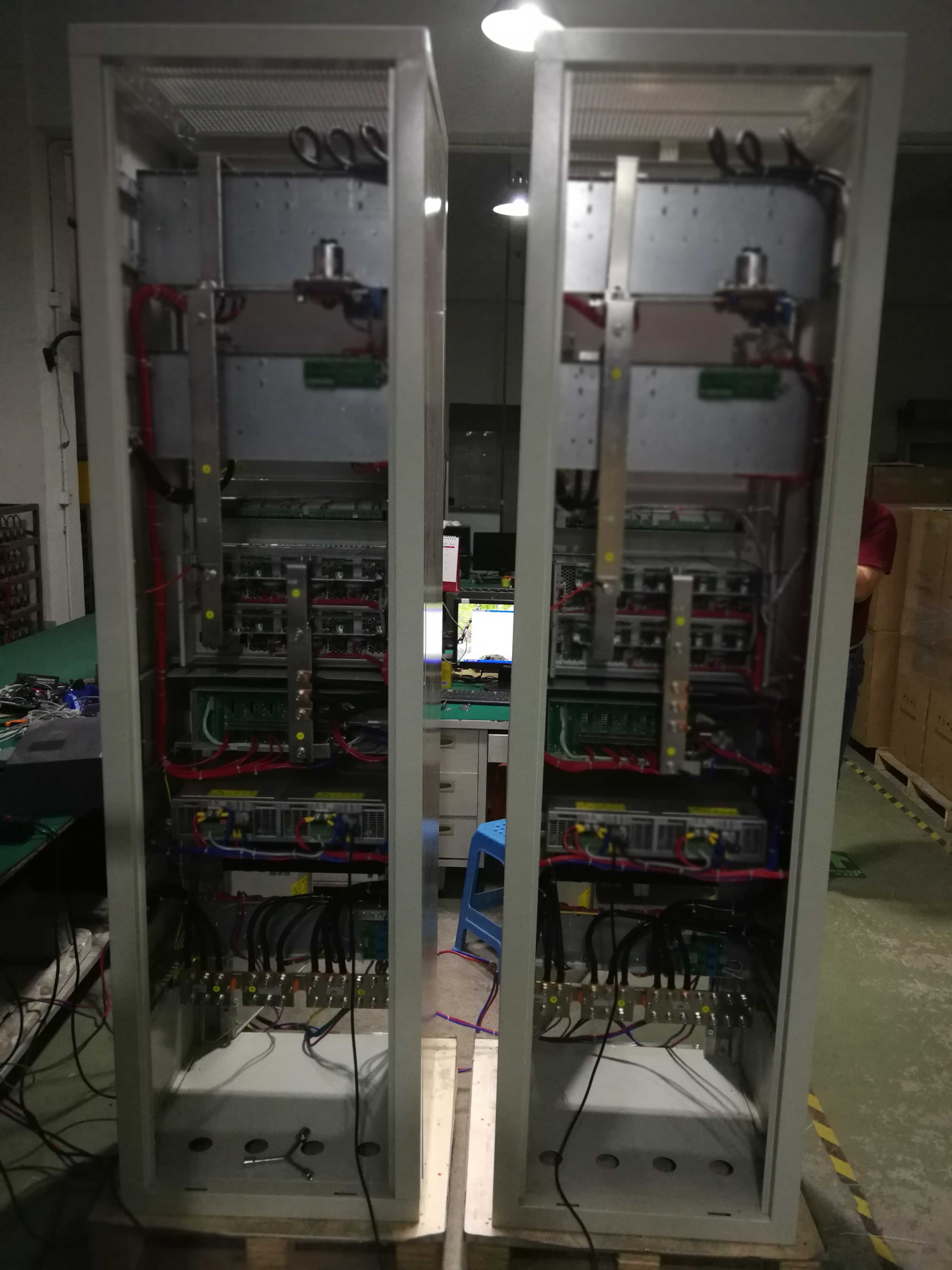

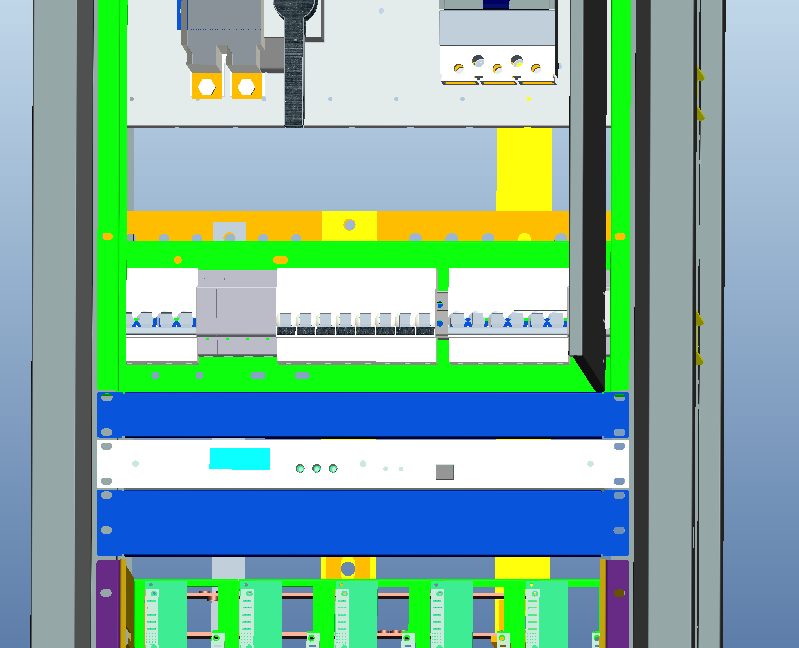

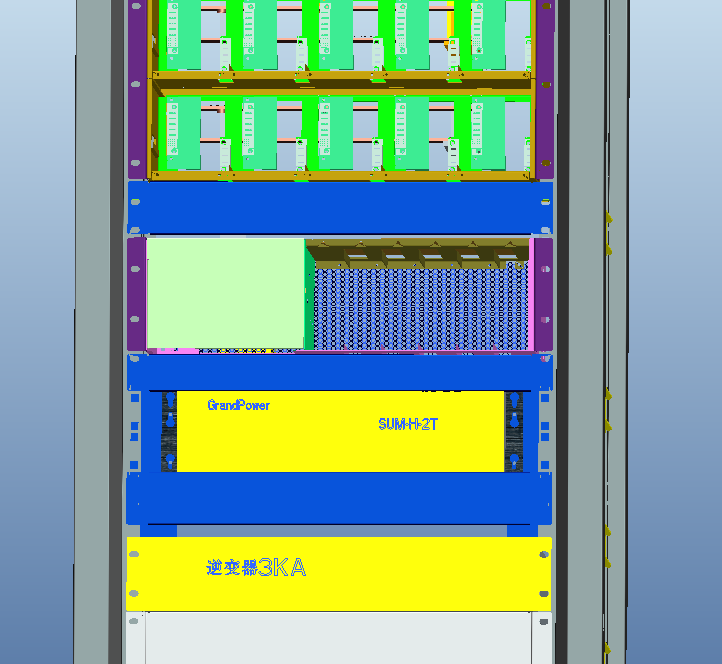

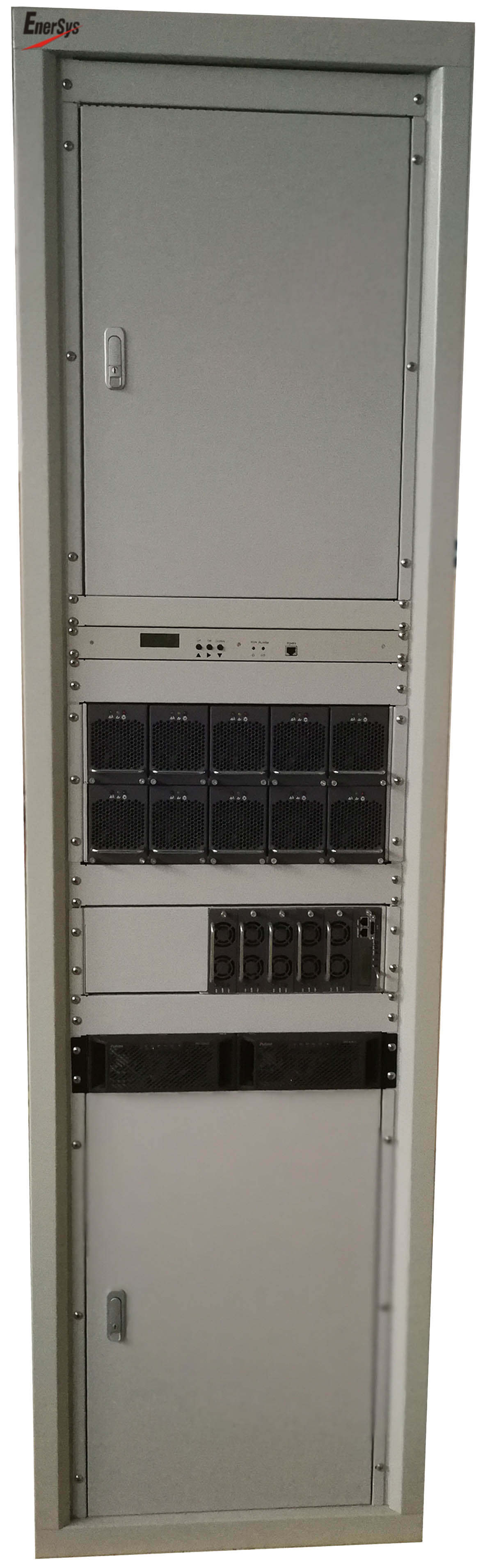

外形尺寸
|
宽×深×高
600×600×2200mm（原设备尺寸，推荐长宽尺寸为600*600，便于利用原有支架安装;尽量与原尺寸一致或变动不大）
|
|
浪
涌
保
护
器
|
交流进线侧
|
第二级
|
|
标称电流In≥40kA；（8/20μs）
|
|
残余电压Up≤2.5kV
|
|
直流进线侧/出线侧
|
并联型
|
|
标称电流In≥10kA；（8/20μs）
|
|
残余电压Up≤1.5kV
|
|
安装在机柜内
|
|
|
以下为逆变输出要求
|
|
交流输出
|
交流380/220V（静态±1.5% 动态±5%） 50±0.5Hz
|
|
过载能力
|
逆变器：125%时10分钟，150%时1分钟；
静态旁路开关：2000%时20毫秒，1000%时50毫秒，150%时1分钟
|
|
整机效率
|
100% FLC
0.8 PF：≥90%
|
|
散热方式
|
强制风冷
|
|
输出电压总谐波
|
线性负载 ≤3% 非线性负载≤5%
|
|
并联环流
|
≤1%（蓄电池并联组数≤4）
|
|
峰值因数
|
CF=3
|
|
其它
|

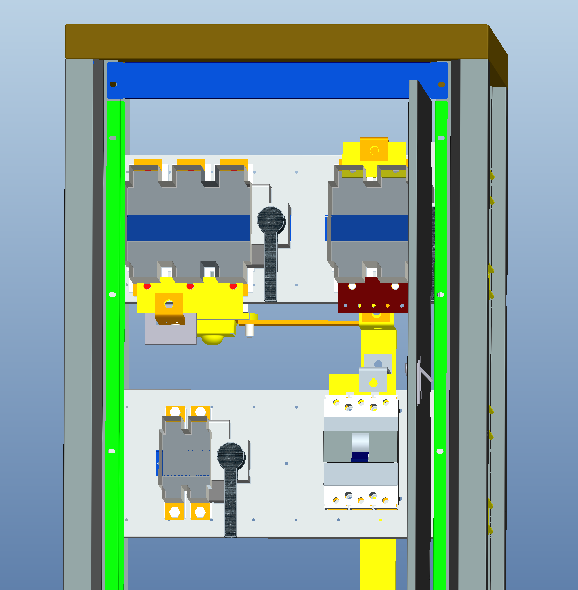

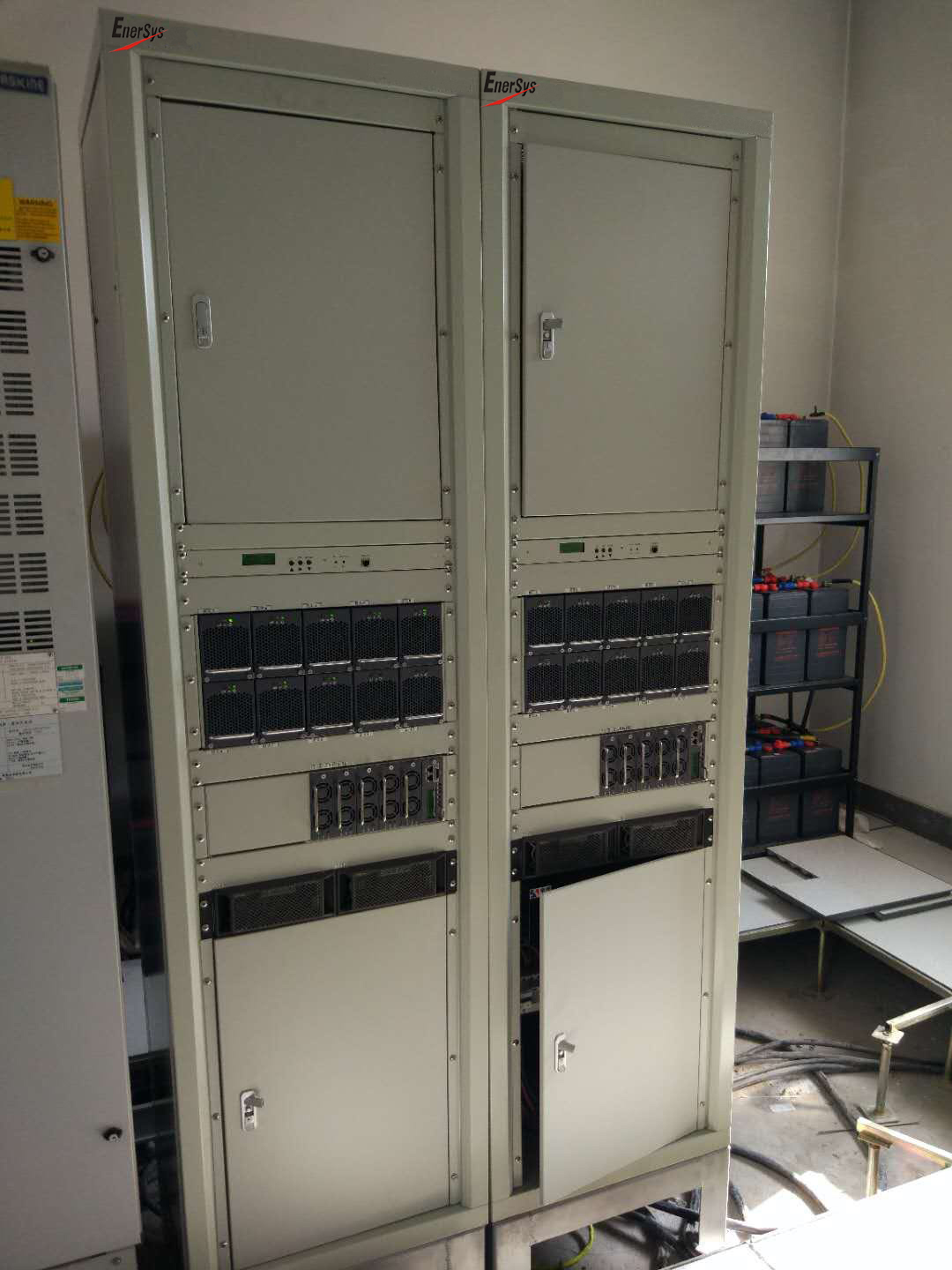

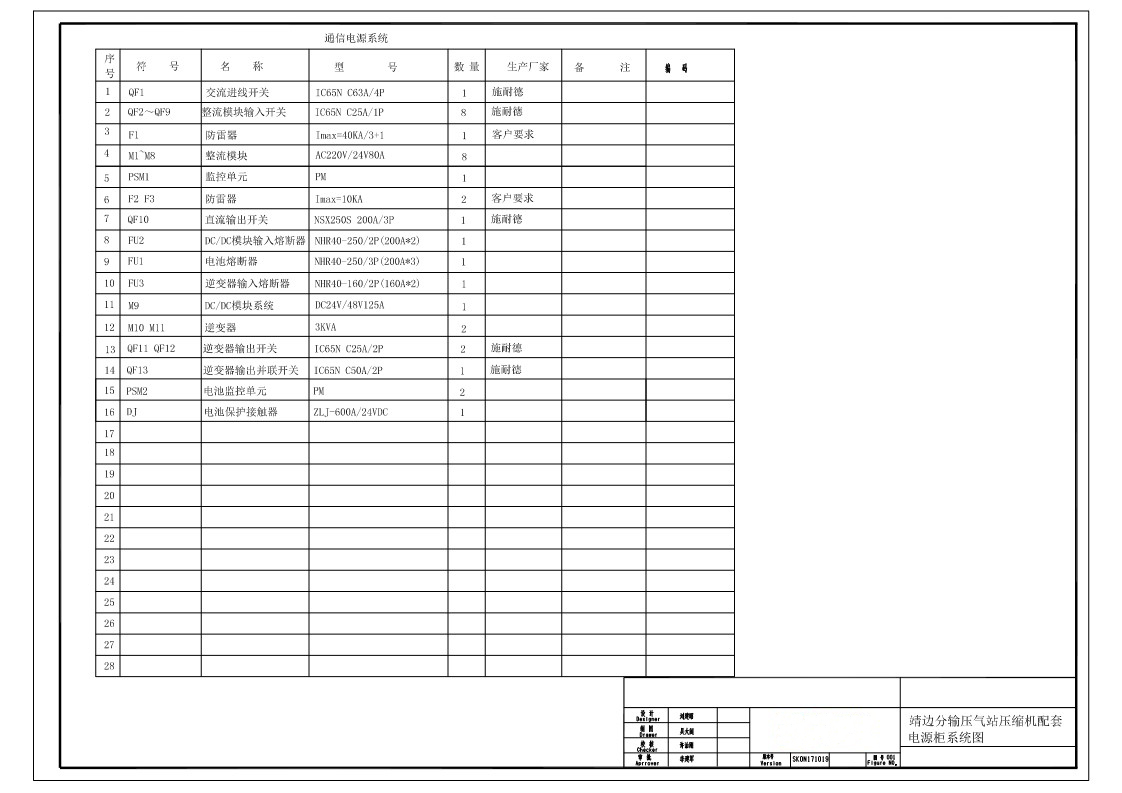

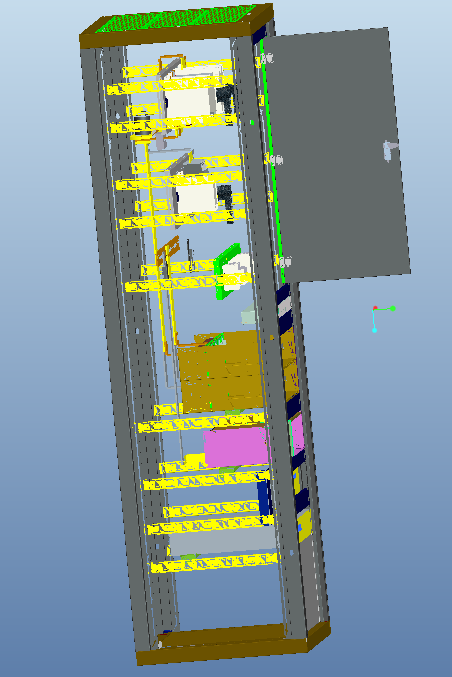

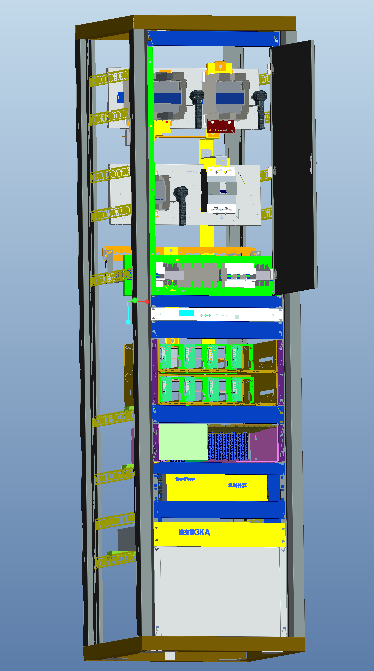

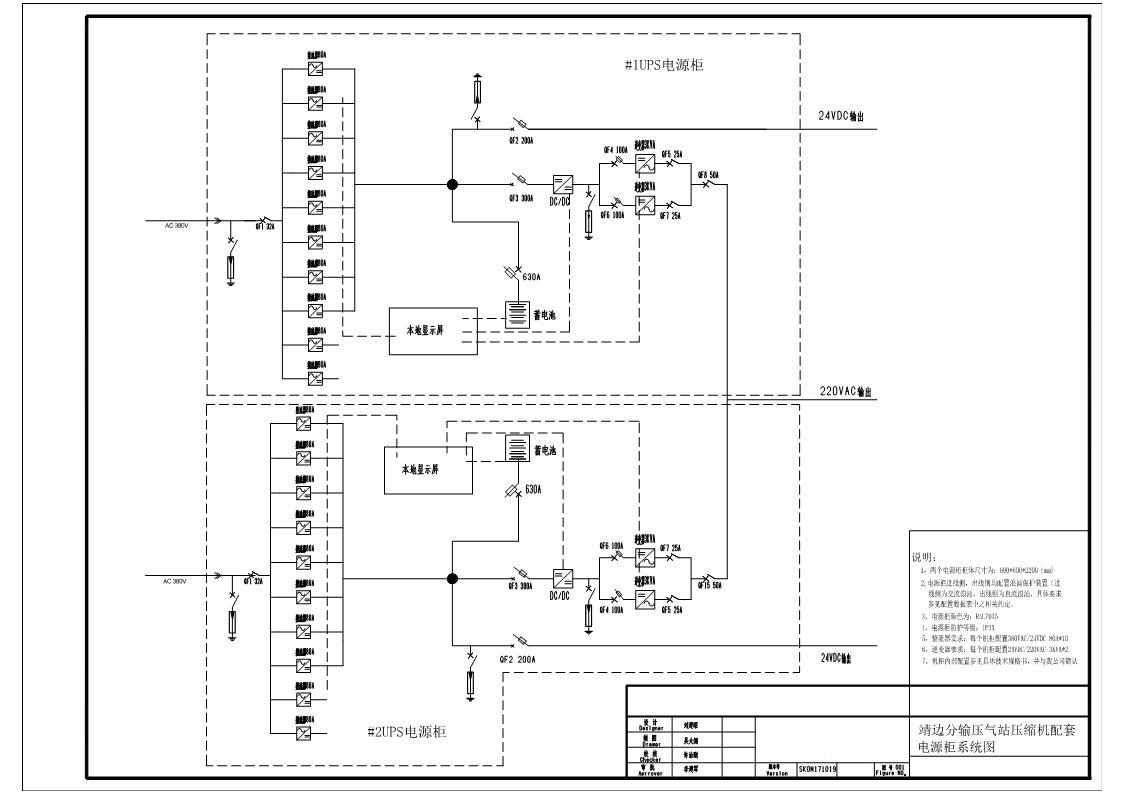

附图：原压缩机厂家Rolls-Royce配套提供的“UPS”电源柜配电系统简图（单线图，编号N12205-001）；该图可作为参考，由厂家根据现行的产品特性进行调整及完善
|
